計算機控制試壓泵遠程多路壓力采集控制系統軟件介紹
這個系統是公司經過多年的技術積累，從客戶的實際需求出發，打破固有思維開發出來的，國內首創。完美的人機界面。壓力測試方案制定后，會以彈出窗口的形式引導操作人員完成實驗。同時，將控制6個壓力測試，并收集6個壓力和溫度。每次壓力試驗前，將任意設定試驗項目、壓力值和保持時間等各種試驗參數，并單獨形成報告。同時，軟件的功能可以根據用戶的技術要求進行更改，軟件可以根據用戶自定義的界面和功能進行編制，以雙方最終溝通時需方認可的界面為準。
現在，將解釋該系統的一些功能點：
1.它可以通過觸摸屏顯示實時壓力值和實時壓力曲線，自動記錄壓力值和溫度值，并通過u盤將數據輸出到計算機。
2.可以通過數據線隨時直接連接到電腦(筆記本電腦)，通過電腦后臺軟件實時觀察測試情況、壓力值和壓力曲線，通過電腦專用采集軟件隨時打印測試報告。測試報告格式的電子文件可隨時編輯。
3.壓力采集時間內的任何曲線都可以任意截取并保存，生成測試報告。
4.數據可以長時間不間斷采集，幾十個小時，幾百個小時，幾千個小時。
5.便攜式試壓泵計算機壓力采集系統通過壓力傳感器數據線與試壓泵相連，可擴展，實現遠程采集和安全試壓的目的！
(a)實物地圖
(2)系統控制軟件操作界面描述和系統軟件參數設置：
點擊電腦
1.登錄：系統自動生成一個超級用戶，其用戶名和密碼為admin。進入系統后，用戶可以自行添加、刪除和修改用戶名和密碼級別。
2.首次登錄后，可以進行用戶配置，只有管理員用戶才能進行用戶配置。
3.接下來，您可以配置參數：
(1)串口配置：
地址是采集系統的地址：
端口號是用于連接計算機和收集器的串行端口號
波特率、校驗位、數據位和停止位應與采集器對應(本機的串口號為4)
(2)傳感器配置：配置傳感器。傳感器范圍是傳感器的固定范圍。
設置傳感器范圍后，單擊默認值，然后單擊保存。
4.配置好傳感器的量程參數后，即可開始試壓泵的壓力采集。所有參數只需在第一次登錄軟件時設置即可。如果以后不需要改變傳感器的量程，就不需要設置任何參數。
點擊監視器，跳出如下界面
然后，通過啟動監測，可以實時采集試壓泵的實時壓力曲線和數據。
壓力測試完成后，點擊保存數據，然后點擊報表管理中的歷史曲線，選擇任意實驗數據
報表管理功能包括歷史曲線、歷史報表和數據清理三個選項。
歷史曲線顯示保存的壓力數據曲線，并可生成歷史報告
單擊以生成報告
以上是客戶提供的壓力測試報告。僅供參考，請參考實物。
該系統的測試報告由客戶提供模板，以開放的方式制作。
5.歷史數據清理：點擊〖數據清理〗按鈕，選擇要?jiǎng)h除的歷史曲線和歷史報表。(小心使用)
6.常用工具軟件：
(三)操作技能
1.如果系統需要做實驗來補充以前的歷史數據，可以通過修改計算機時間來實現。
2.該系統通過設置不同的壓力傳感器參數(主要用于低壓和高壓顯示)，可以實現對實際壓力的倍數測試
這些是軟件的一些基本功能，圖片是

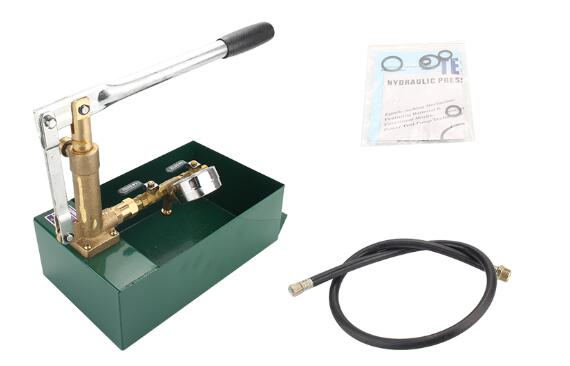

儀器工具箱：標準安裝便攜式試壓泵壓力采集系統；
便攜式底盤：用于放置標準的儀器工具箱和備件；
儀器電源線：一套；
壓力信號線：一套；
通信線路：一條(標準1.5m)
8G高速u盤：一個；
上位機管理軟件：在u盤里。
